IC-EMS脉冲抗扰度测试系统

EFT脉冲电场源

ICI E450 L-EFT set

获取报价

产品介绍

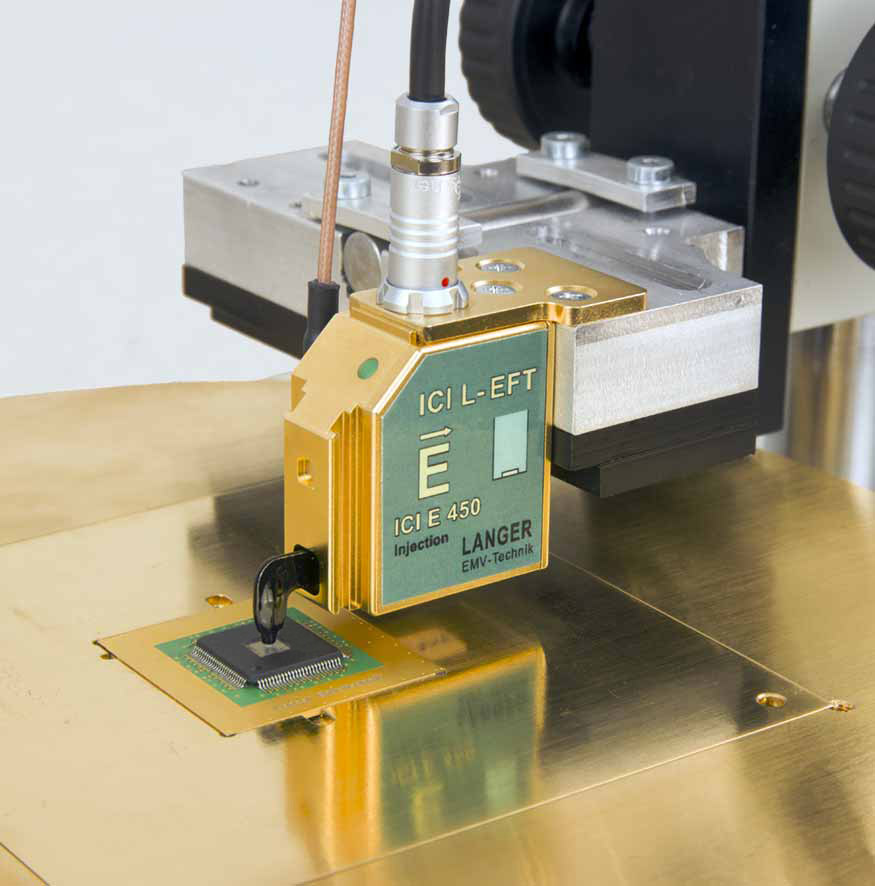

ICI E450 L-EFT脉冲电场源将快速瞬态脉冲耦合到测试IC（开放式芯片）中。这允许进行侧信道分析或测试IC各个区域的抗扰度。

主要参数：

探头尺寸：Ø 450 µm
Max. Displacement Current (Stripline 100 µm)：7 mA

脉冲参数：

上升时间：＜2 ns
重复频率：0.1 Hz - 20 kHz
极性：+/-/交替

测量输出：50Ω
触发器脉冲延迟(Bypass Modus – Delay Line)：

min. 触发器脉冲延迟 (typ.)：70 ns
max. 触发器脉冲延迟 (typ.)：420 ns
max. Jitter (typ.)：± 1 ns
电源电压：BPS 202

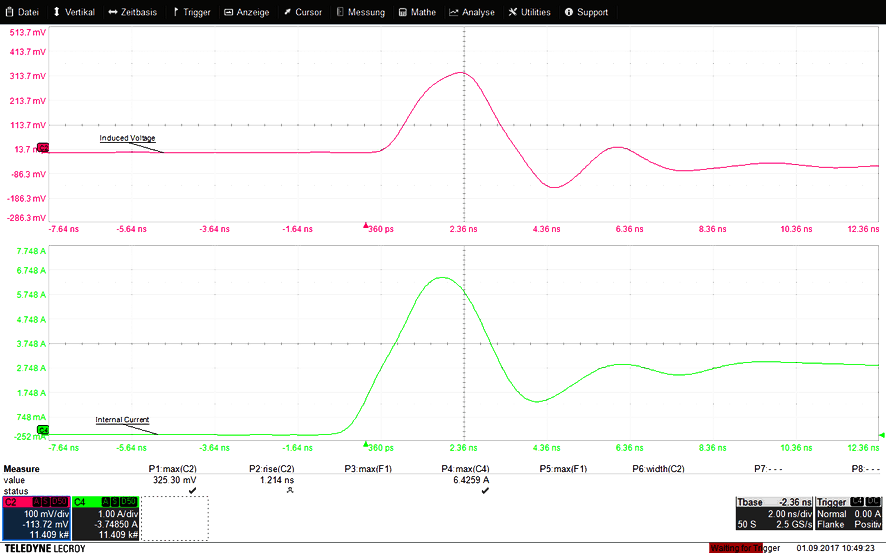

脉冲形状：

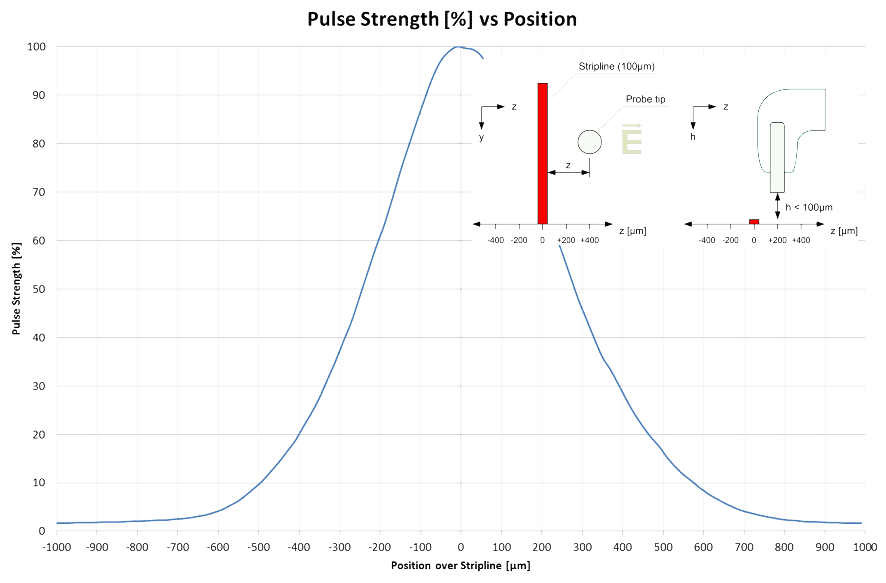

横向扫描：

产品资料

ICI E450 L-EFT set脉冲电场源规格书
