IC-EMS脉冲抗扰度测试系统

脉冲电流源(FBBI)

ICI I900 L-EFT set

获取报价

产品介绍

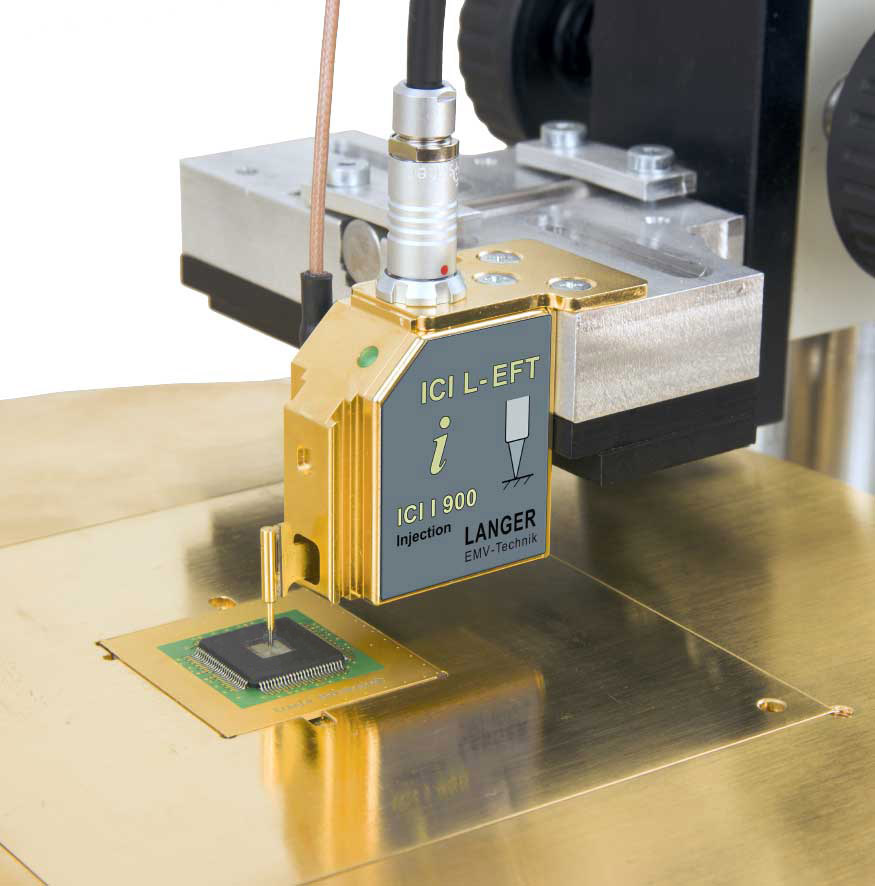

ICI I900 L-EFT脉冲电流源将快速瞬态脉冲注入测试集成电路（前向体偏置注入）。该源支持侧通道分析或测试集成电路各个区域的抗扰度。

主要参数：

探头：Spring Pin
最大脉冲电流(1Ω load)：4A

脉冲参数：

上升时间：＜2 ns
重复频率：0.1 Hz - 20 kHz
极性：+/-/交替

测量输出：50Ω
触发器脉冲延迟(Bypass Modus – Delay Line)：

min. 触发器脉冲延迟 (typ.)：70 ns
max. 触发器脉冲延迟 (typ.)：420 ns
max. Jitter (typ.)：± 1 ns

电源电压：BPS 202

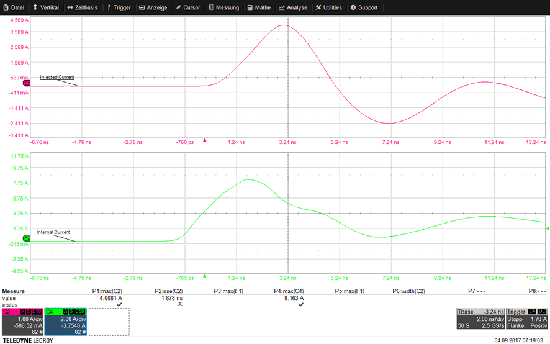

脉冲形状（maximum intensity）：

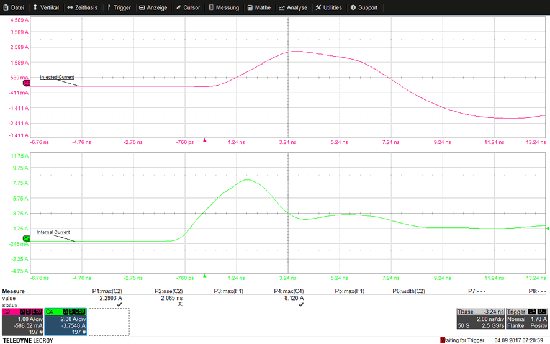

脉冲形状（minimum intensity）：

产品资料

ICI I900 L-EFT set脉冲电流源(FBBI)规格书
