双脉冲故障注入套件

ICI-DP HH1000-15 set

获取报价

产品介绍

ICI-DP HH1000-15 set是由德国LANGER生产的集成电路故障注入测试套装。该套装提供了一个1000μm直径的注入探头和一个猝发信号发生器，可完成高达1000V的故障脉冲注入测试。

ICI-DP系统专用于将快速瞬态脉冲耦合至集成电路（IC）。该探头经过优化设计，可实现高空间分辨率和时间分辨率，从而能够精准定位并测试集成电路的特定区域。除单脉冲外，系统还可生成双脉冲信号。根据应用需求，该系统包含一个或多个ICI-DP探头、高压发生器（BPS 204）、电源及连接线缆。BPS 204通过USB接口连接PC，可通过配套的BPS 204-Client软件或内置的DLL程序进行控制。

ICI-DP HH1000-15

主要参数：

探头尺寸：1000μm

脉冲参数：1000V

上升时间：2 ns
最大脉冲电流：16 A
脉冲宽度：10ns / 25ns
重复频率：0.1 Hz - 15 kHz (single pulse, < 500 V)

0.1 Hz - 7.5 kHz (double pulse, < 500 V)

极性：+/-（双脉冲内无极性变化）
最小触发脉冲延迟：35ns

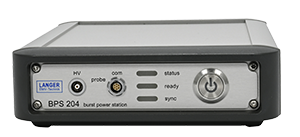

BPS 204
BPS 204是用于ICI-DP探头的电源和控制单元。提供可调节的高压，探头从中产生干扰脉冲，它还将设置的参数传输给探头。

主要参数：

输出电压：(50 ... 1000) V
外部触发信号输入端口：BNC, TTL 兼容
最大抖动（典型值）：±1ns
电源电压：24 V / 1 A DC

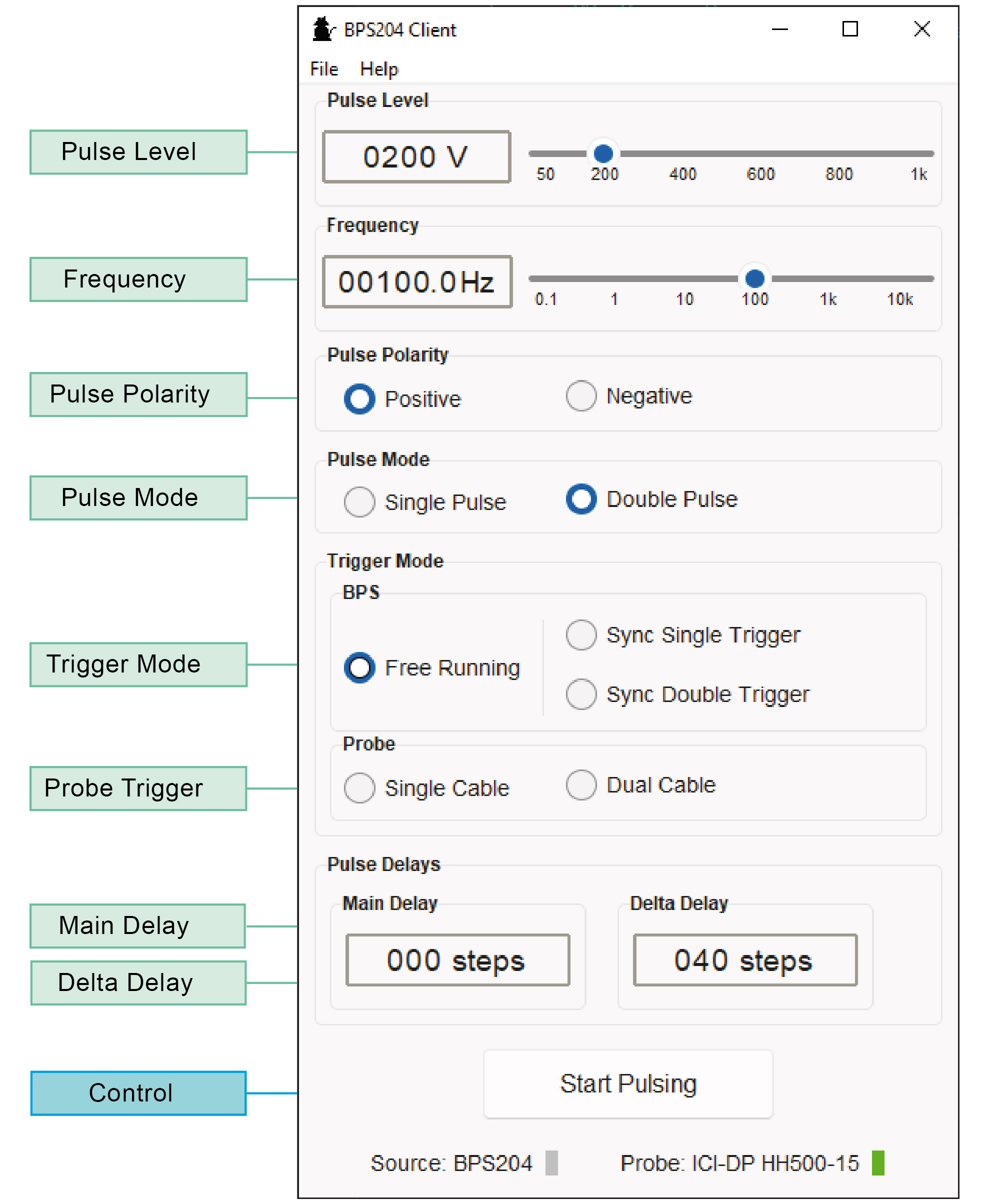

BPS 204-Client

产品资料

ICI-DP HH1000-15 set双脉冲故障注入套件规格书
