P503 DPI耦合网络 （~1GHz，50V）
P503型耦合网络按照IEC 62132-4标准在集成电路引脚中进行射频供电。当施加干扰时能够在集成的测量输出端口分别测量电流和电压。P503型耦合网络工作时与一个功率放大器相连.
主要参数：
- 耦合电容的容量：3 µF
- 电压表：without preamplifier
- 频率范围：16 kHz ...3 GHz
- 测是输出：50Ω，SMB
- 传递系数：-40 dB
- 电流表：with preamplifier
- 1 dB 压缩点：120 dBμV
- 频率范围： 200 kHz ..1 GHz
- IP3：134 dBμV

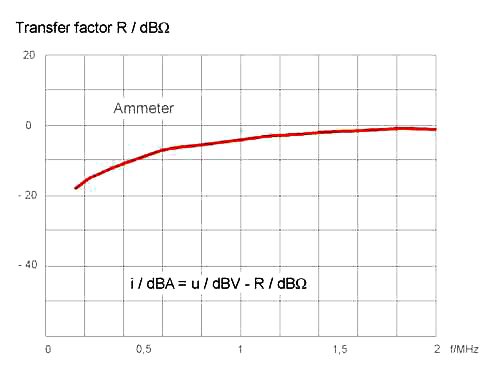

电流修正系数 R (200 kHz －2 MHz) [dBΩ]：
- 典型校正曲线 R (2 MHz -1 GHz)：0 dBΩ（= 1 V/A)
- 测量输出：50Ω, SMB
- 噪声系数：4.5 dB
- 电流比电压滞后：240 ps
- 电源电压：12V/DC
- 最大射频输入电压：50 Veff
- 最大射频输入电流：1A

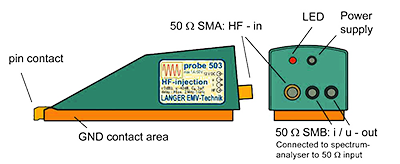

- 输入接口：50Ω, SMB

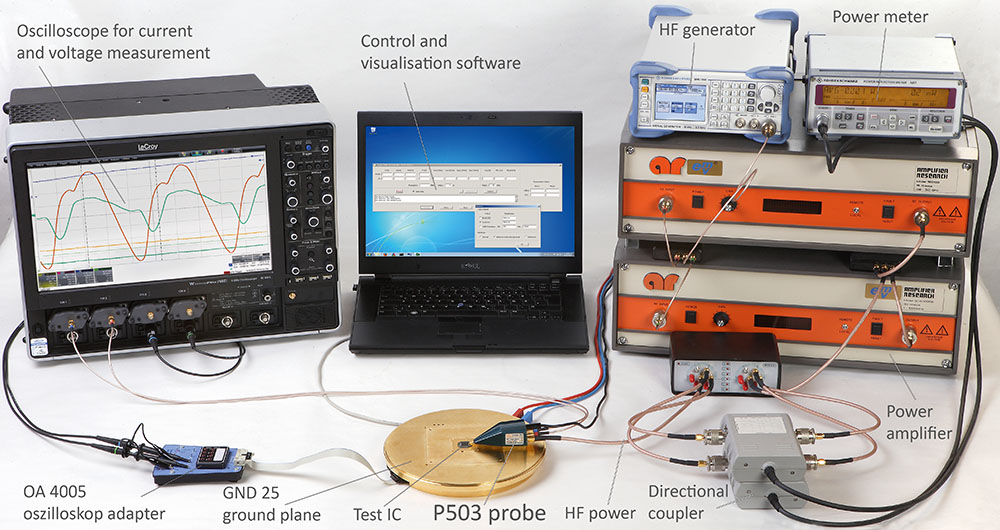

安装视图01
